서비스 개요
Load Balancer는 클라이언트의 요청 처리를 단일 서버에서 처리하지 않게 함으로써, 가용성과 응답시간을 최적화할 수 있습니다.
Load Balancer는 Server의 부가 서비스로 제공되며, 고객이 사용 중인 서버를 Back-end로 지정할 수 있습니다.
정액제 신청
서비스 특·장점
-
효율적인 부하분산
- Cloud 특징에 적합한 Architecture로 부하의 효율적인 분산을 통하여 네트워크 가용성 확보
고성능을 요구하는 중/대형 고객에게 용이
-
안정성 확보
- Load Balancer를 통한 이중화(Active-Standby) 구성으로 안정성 확보
장애 발생에도 서비스 순단 없이 제공
-
고객 맞춤형 상품 구성
- 고객사 네트워크 Throughput에 적합한 상품 선택으로 이용료 절감
-
손쉬운 운영/관리
- 포탈 내에서 몇 번의 클릭으로 Load Balancer 서비스 구성 가능
포탈을 통해 손쉽게 운영/관리 가능
-
LB 최대 세션 제한 기능
- Load Balancer 생성 시, 기본으로 rate limit 적용
LB 안정성 확보(최대 40만 세션)

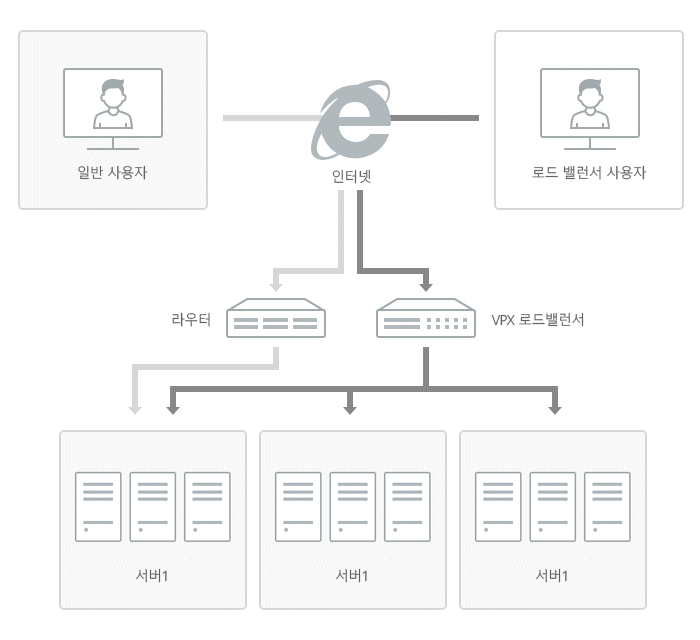

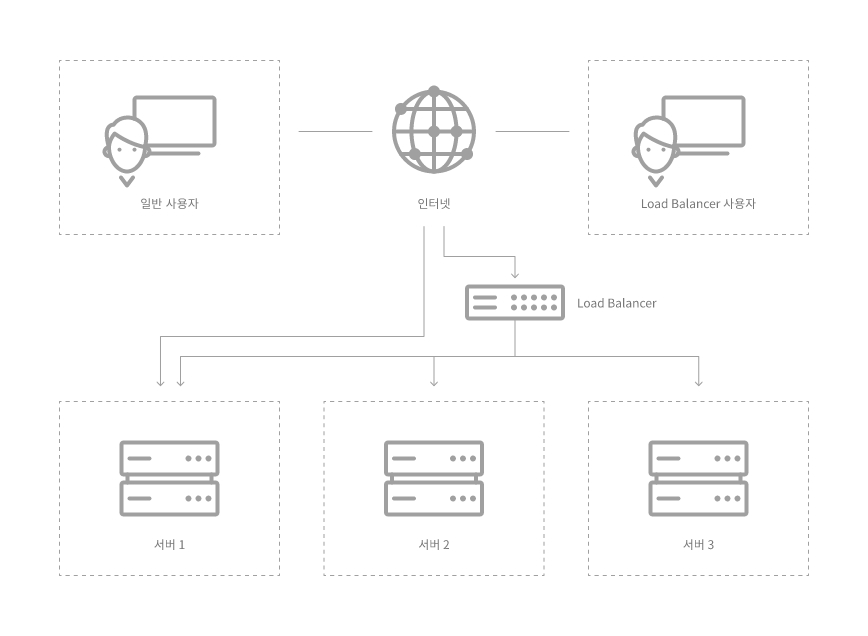

서비스 구성도
주요 기능

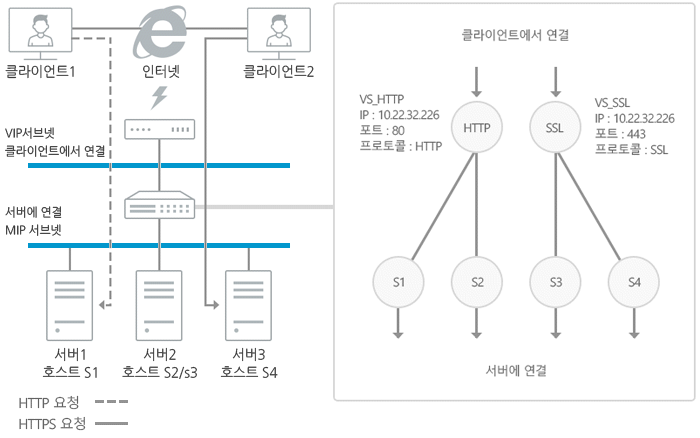

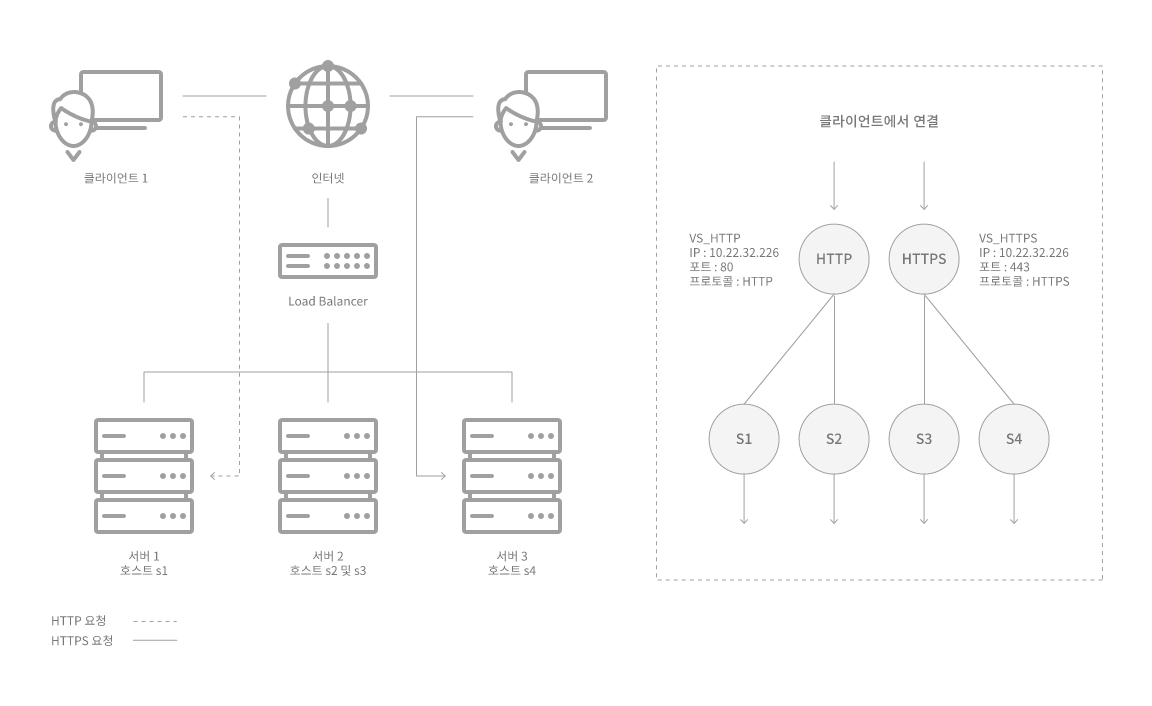

멀티 포트 지원(1개 VIP에 여러개의 서비스 포트 설정)
- Load Balancer는 하나의 VIP(LB IP)에 여러개 서비스 포트 사용 가능
클라이언트의 요청을 단순하게 순서대로 순환하여 처리하는 방식
응답 시간이 빠르고 구성이 단순한 장점
Hashing(Source IP, Source IP+Port) Client의 Source IP 정보 또는 Source IP + Port 정보를 바탕으로 hash 한 결과 값을 토대로 로드밸런싱을 수행
같은 클라이언트의 요청은 같은 back-end 서버에서 응답을 받도록 하고자 할 때 주로 사용
가장 빠른 Response Time(TTFB)을 제공하는 웹 서버로 로드밸런싱을 수행
back-end에 있는 가상 서버로부터 http(s) '200' 응답을 기준으로 TTFB 값을 계산
각 서버가 처리하는 데이터양이 서로 다른 서비스 환경에서 유리
Load Balancer에 연결된 back-end 서버 중 활성(Active)화되어 있는 연결의 수를 계산하여
가장 적은커넥션 수를 보유한 서버로 로드밸런싱을 수행
일반적인 웹 서비스 제공 환경에서는 Least Connection 알고리즘이 최적의 성능을 제공
제공 기능
| 구분 |
기존 로드밸런서(정액제) |
신규 로드밸런서(종량제) |
| 로드밸런서 Method |
RoundRobin
SourceIPHash
SourceIPPortHash
LeastConnection |
RoundRobin
SourceIPHash
SourceIPPortHash
LeastConnection
LeastResponse |
| 모니터링 |
RoundRobin
서버 상태 조회(UP/DOWN)
순간 Client Connection |
서버 상태 조회(UP/DOWN)
Latency(TTFB)
순간 Request counts
순간 Client Connection
순간 Server Connection
순간 사용 대역폭(Mbps)
트래픽 일별/주별 알람 설정 |
| 서비스 타입 |
HTTP |
HTTP
HTTPS
TCP
FTP |
활용사례

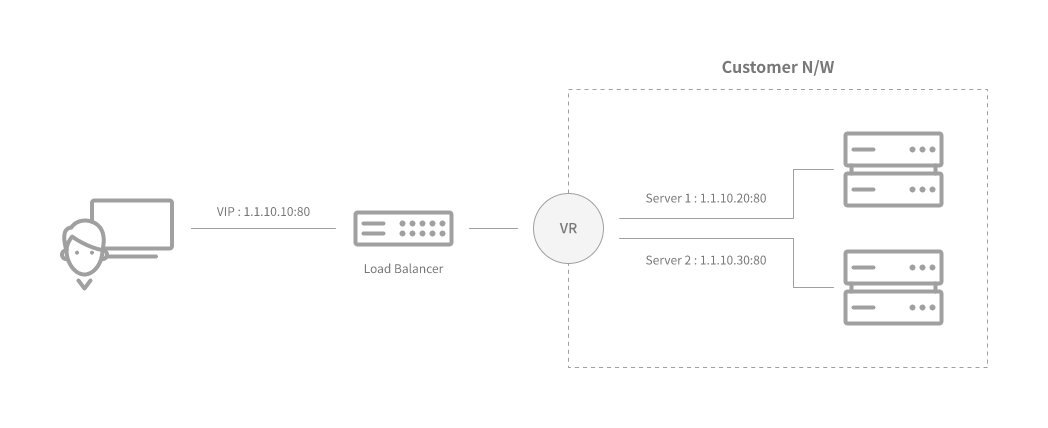

다수의 네트워크 트래픽 처리를 위한 Load Balancer 구성
고객 니즈
- 네트워크 트래픽양이 많은 웹서버의 부하분산 필수 요구
- 새로운 session에 대해서 즉각적으로 처리 가능
구성 방안
Load Balancer를 통해 부하분산 환경을 구성하고, Least Connection 알고리즘으로 최적 성능 제공
비용 절감 효과
- 정액제 트래픽을 Full 사용 시 비교
| Mbps |
정액제요금 |
종량제 요금제 |
정액제 대비 비율 |
| 100 |
240,000 |
208,800 |
87% |
| 300 |
650,000 |
597,600 |
92% |
| 500 |
1,000,000 |
986,400 |
99% |
* 실제 사용량은 15% 미만으로 추가 절감 효과를 볼 수 있습니다.
|
